原理介绍

线性调节型风机盘管温控方案主要用于中央空调水系统，它能按实际需要，0-100%精确控制冷冻水的流量，在精确控制室温的同时，不会造成温度的剧烈变化。即通过控制送回风温度，保证室内良好、稳定、舒适的气流分布。

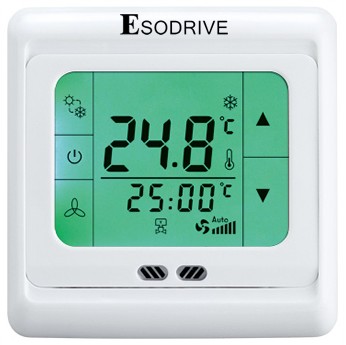

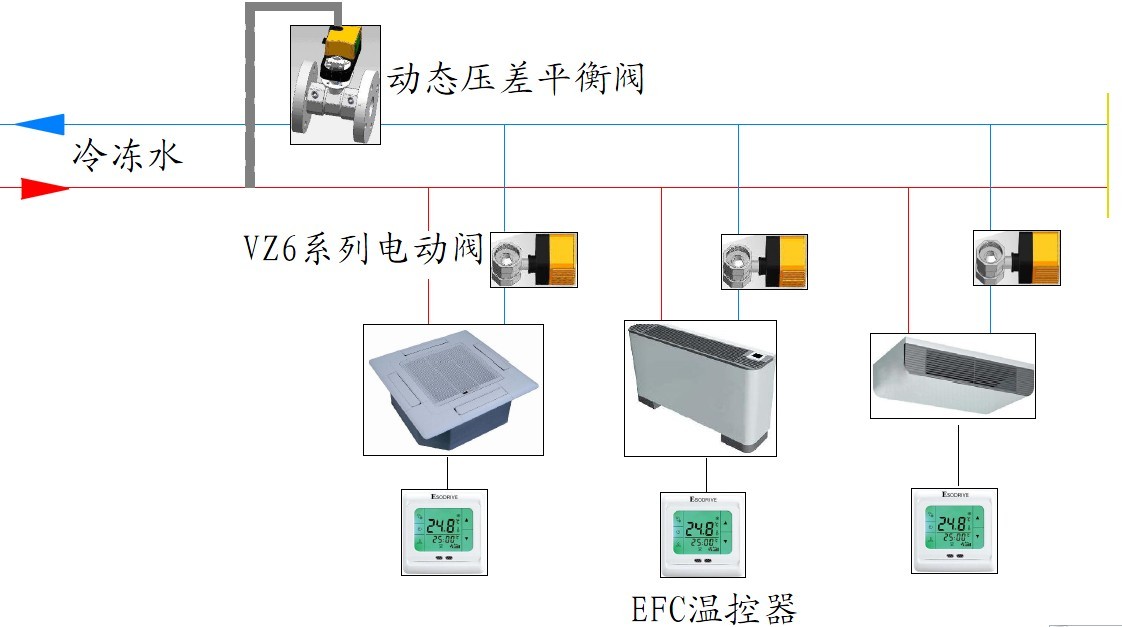

线性调节型风机盘管温控方案包含模拟量调节的VZ6系列电动阀 与 EFC温控器。电动阀与温控器通过数据线连接。温控器不断采样、处理现场数据，发出控制信号，使电动阀在0-100%开度内进行调整。当室温达到设定值时，温控器可使水阀开度保持在维持室内设定温度的最佳状态。

用户可通过EFC温控器自由选择舒适的气流组织并保持不变，房间的温度通过介质流量的变化来实现精确调节。

优点分析

线性调节型风机盘管温控方案有三大优点：舒适度好；精准的全量程温度调节；节能与系统稳定。下面将分别叙述每个优点的具体内容。

一． 舒适度

人在房间里的舒适度主要取决于室内温度是否合适与气流组织是否良好。

传统风机盘管依靠水阀的开闭与风机的高、中、低三档运行来调节室内温度。风机在三个档位之间不断切换，这样就造成空调系统具有了噪音过大，过冷过热频繁，气流组织不佳等缺点。

线性调节型风机盘管温控方案可以让客户拥有真正优异的中央空调舒适体验。

A．更优异的气流组织与噪音表现

下图，根据ASHRAE（美国暖通空调和制冷工程师协会）所推荐的室内舒适度模拟软件进行模拟得知，良好的气流组织会带来较好的舒适度：

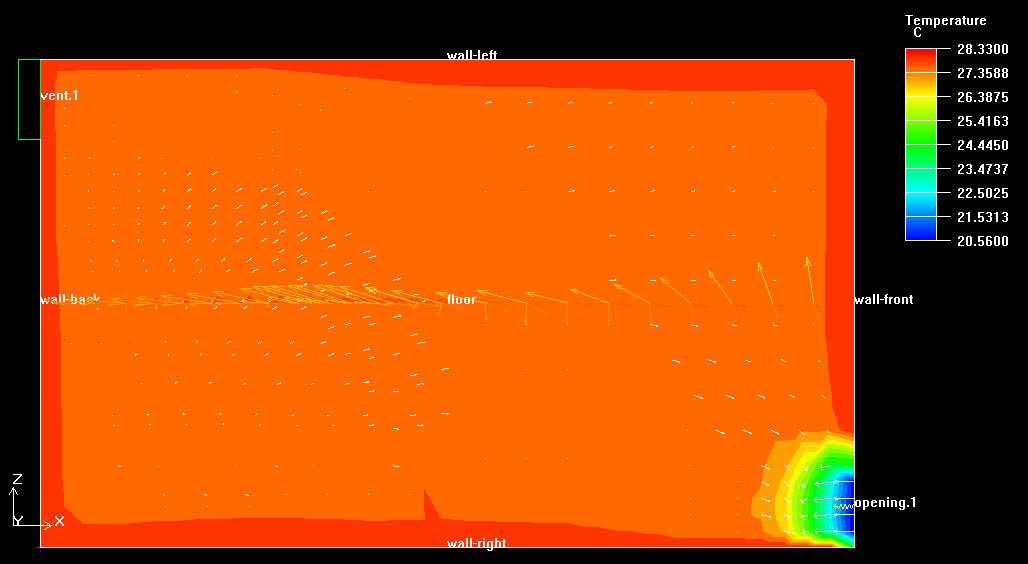

低风速时，室内气流组织分布不均匀

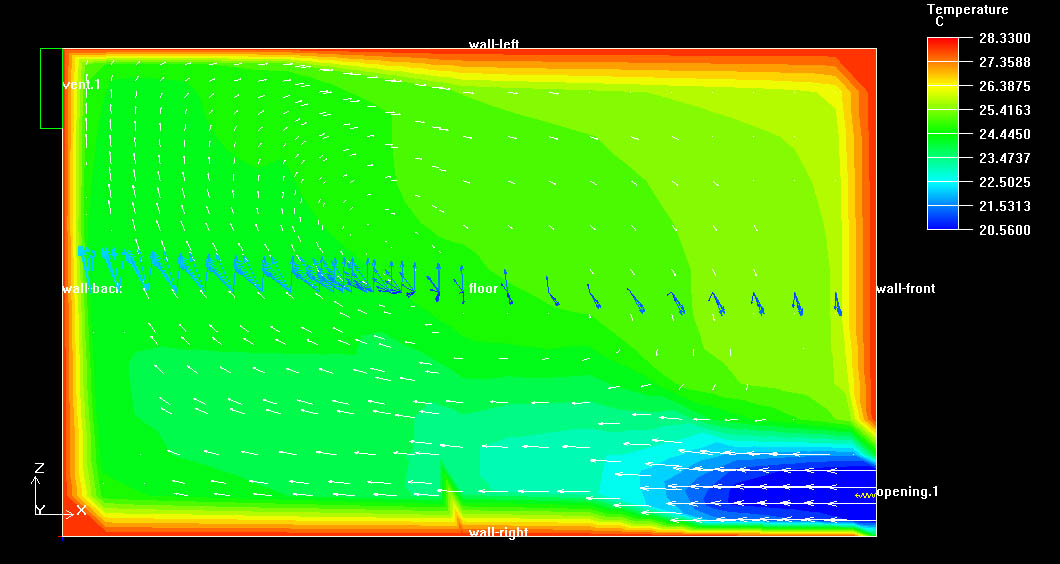

中等风速时，室内气流组织良好，舒适度提高

线性调节型风机盘管温控方案中，可以固定风速运行，依靠盘管内介质流量的变化来调节室内温度。用户就可以自由选择更为舒适的气流组织。同时，对噪音要求较高的客户，也可选择噪音较小的运行方式。

B.更好的跟踪末端负荷变化。

如下图所示，

绿色曲线为某房间在夏季一天内的冷负荷曲线图。

红色曲线为传统风机盘管的能量输出曲线，传统的风机盘管依靠三档风速变换来跟踪负荷的变化。

蓝色曲线为带有线性调节型温控方案的能量输出曲线，模拟量调节阀可以使风机盘管实现线性调节。

通过红线与蓝线的比较，可以看到，传统风机盘管只能粗线条的跟踪末端负荷变化，并经常出现过冷与过热的现象。而线性风机盘管温控方案可以0-100%调节水阀开度，精细的跟踪末端负荷的变化，使得室内的温度变化更为平稳，舒适度与节能表现都更为优异。

一． 0-100%的全量程精准温度调节

温控器根据采集到的温度数值，经过计算，通过控制器来调节模拟量调节水阀，调整流过风机盘管水量的大小，从而改变送风温度。使得房间里的温度可以精准的达到设定温度。

温控面板还可以检测风机盘管出风温度，根据预设的逻辑程序，防止送风温度过低带来的不舒适感觉。还能有效的防止风口结露等情况的发生。

下图显示了线性调节型风机盘管温控方案的温度控制逻辑：

一． 节能及稳定运行

A. 冷冻水泵进行变频控制，实现节能

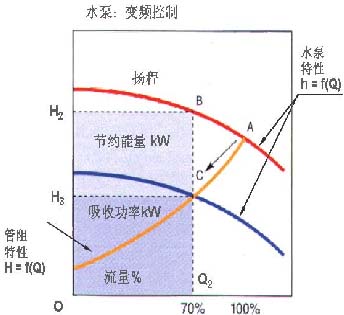

如图所示，由于风机盘管实现了变流量控制，可以通过监视冷冻水系统的供回水温差来进行水泵变频调解。在末端负荷减小，供回水温差变小时，可以即时调整冷冻水泵功率，实现节能效果。
