EBA计费系统采用集散型控制方式，即现场区域控制，计算机局域网通讯，最后进行集中监视、管理的系统控制方式。这种控制方式保证每个子系统都能独立控制，同时在中央工作站上又能做到集中管理，使得整个系统的结构完善、性能可靠。

EBA计费系统可分为三级，第一级为中央工作站，即能源管理中心，中央工作站设在能源管理中心机房内。中央工作站系统由PC主机、显示器及打印机组成，是系统的核心，第二级为数据采集转发中心，第三级为采集现场信号的采集传感部分。

EBA计费系统既可以作为一个平台集成电梯系统、锅炉系统、照明系统等，又提供开放的接口被智能化系统集成所集成，与其他子系统形成联动功能。

本系统采用最新技术的视窗图形用户界面，形象地监控各机电设备，有关的图形是动态显示，将采集到的模拟量/数字量等数据在图形相位置中实时显示运行工况。

同时采用多任务、多用户实时操作系统方式，操作员可在屏幕上观察不同的任务视窗信息，并在视窗之间进行切换。收集和分析采样数据，系统自动生成图表，包括历史数据、进行数据传输。



1 EBA-600系统网络

EBA600系统是一个集成系统，在智能楼宇管理方面，可以连入互联网，通过互联网直接访问，可以实现数据跨系统，跨网络进行数据访问，可以将多个系统联为一体，通信协议采用国际间标准的BACNET协议（建筑自动化通信协议）

进行数据互联。

BACNET协议是一种完全开放的协议，EBA600采用标准的BACNET协议，能与其它厂商的符合BACNET协议的产品进行互换，数据传递，OPC，Internet技术的应用，使得EBA600系统与外部的数据交换更加方便，快捷。

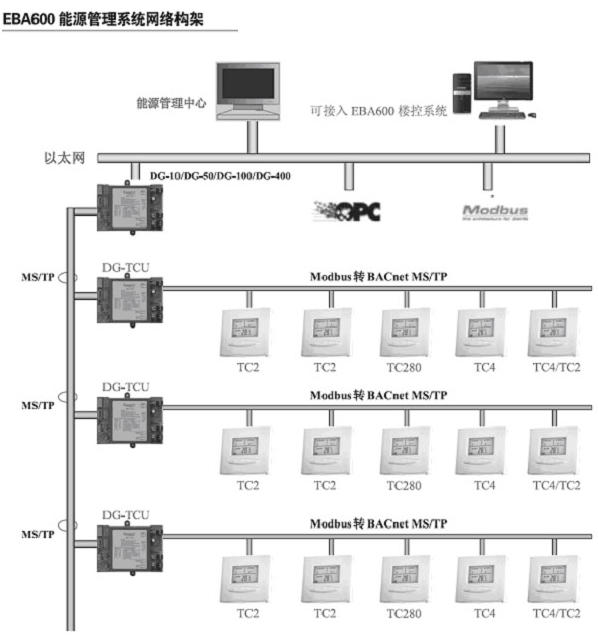

系统网络构架图：



系统特点 ：

采用楼宇自控行业标准ANSI/ASHRAE 135-1995（欧洲CEN Technical Committee 247）BACnet（楼宇自控网）标准；

± 装有计费软件的能源管中心，主要由计费工作站、系统软件和打印机构成。

± EBA-600能源智能化管理系统开放有BACNET,OPC，MODBUS接口，可以将MODBUS设备接入系统。

± 网络控制器（或路由器）下通过MS/TP网连接现场单元控制器。MS/TP网采用EIA-485信号标准，传输速率76.0Kbps，传输介质为屏蔽双绞线。

± 数据采集层主要由各种能量表组成。包括电磁能量表和超声波能量表,温度感测器.

± 系统通讯采用RS485标准通信接口.



2．计费原理介绍

通过对每台风机盘管的能耗测量,得出每户所使用的费用.

2.1分户计量

分户计量,对每台风机盘管进行计量.

a.对于每台风机盘管都安装能量表，费用大；

b．大量风机盘管安装能量表，会导致系统水力失调；

c.进出风机盘管的水温差有时很小,导致测量不准确。

对于大量风机盘管采用统计分析方法对每户空调的使用情况的，因为每个租户的统计方法都是一样的，这就保证了公平性和相对客观性。用这种比例统计分析方法得出租户空调使用费用的准确度是比较高的

联网风机盘管现场控制图如下：

e.分户计算原理如下：

其中：

      QFC:风机盘管的总耗能量

      QI:单个风机盘管的耗能量

      P:风机盘管使用档位的制冷/热量功率

T:在该档位的有效运行时间

I:风机盘管总数量

H,M,L: 风机盘管高中低三档

由上述公式可以计算出每个风机盘管的能量耗消站风机盘管总耗能的比例来，这样就能把空调费用相对公证的分摊到每个风机盘管末端。同时也促使租户为了节约费用也会节约使用能源。







3系统软件介绍

ＥＮＧＶＩＥＷ软件功能介绍

· 集中抄表

   能够通过上位软件对计费终端进行远程抄表，并可独立设定空调冷暖状态，根据设置各项计费参数能自动对抄表数据进行计算和统计。

· 分时段计费

   本系统可以根据不同的时间段按不同的比例系数自动抄表和计算中央空调使用费。

· 系统监控

   实时全面监控用户使用情况，并具备完善的日志查询功能，能对人为的恶意破坏予以报警。

· 整个系统的时间同步管理；

· 计费管理

   根据抄表的数据及收费项目的设置，计算用户的各项物业管理费用。

· 收费管理

   统计各用户空调使用费用，对用户的缴费情况进行登记。

· 业主管理

   对用户信息进行登记，为物业管理提供方便。

· 效率统计

   统计中央空调的使用效率，绘制出每个月的使用曲线图，提高中央空调运行管理效率。

· 和其他系统的无缝连接。

· 可集成于楼宇自控系统,将数据开放给楼宇自动化控制BAS系统.

· 具有BACNET通信,可完全兼容BACNET协议产品.

· 可以将数据通过OPC,ODBC,ACCESS,DDE等开放于第三方软件与系统.

· 可以集成MODBUS通信协议产品.



3.1能源计费收费单：

通过上位软件制作用户费用清单,打印用户清单.



3.2状态检查：

中央能源管理中心,可实时检测现场设备的状态,进行记录.
