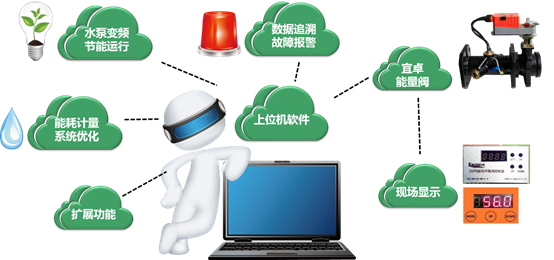

宜卓Esodrive 于2012年引进了全套水系统能源管理解决方案。系统架构如下：

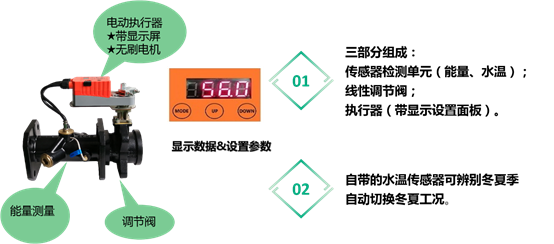

宜卓能量阀在完成动态平衡与调节功能的同时，可以实现对所在环路的能耗计量数值的采集。阀门自带显示设备和通讯模块，既可以现场显示和设定相关数值，也可将实时能量、流量、压差、水温、阀门开度等数值上传到软件层面。

借助于能量阀的使用，宜卓水系统能源管理解决方案具有下面几个特点：

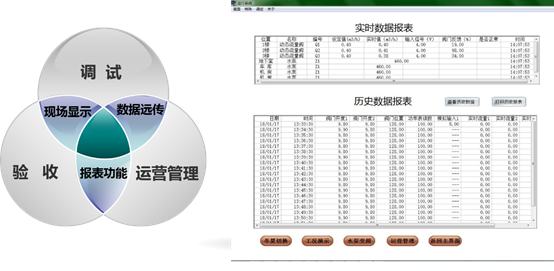

1.   水力数据全点位实时呈现，并可追溯。方便了空调水系统的调试、验收与运营管理。

有了实时呈现的全点位水力数据，调试工作不再是按下葫芦起了瓢的反复无用功；对于业主来说，验收工作不再是公说公有理，婆说婆有理的推诿；对于运营管理来说，空调水系统不再是两眼一抹黑的监控盲点。

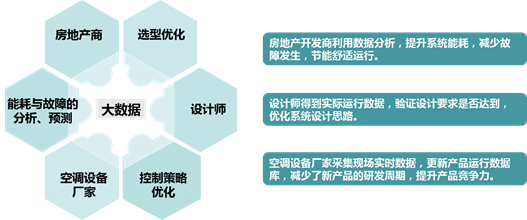

     有了各项数据的采集和处理，空调水系统智能化方面的提升是显而易见的，各个参与方都会因为这些提升而受益。

2．水系统的水泵变频实现了真正的最不利末端支路压差控制法。

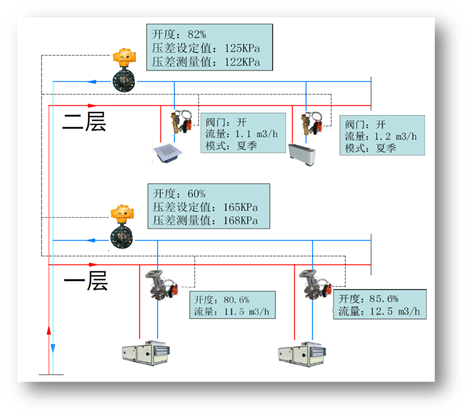

     宜卓水系统能源管理的水泵变频控制策略是：

     1） 采集各个末端能量阀的开度当量、能量、流量、压差、供回水温度等实时数据， 根据这些实时数据辨别出水系统当前的动态最不利回路。

     2） 通过对动态最不利回路上能量阀的各项数据的采集，与历史累计数据作比较，经过智能模糊运算，确定当前水系统的实时需求流量值，然后通过DDC控制器调节冷冻水泵的启动台数和单台水泵流量，使之符合计算出的需求流量值。

      通过上面的控制策略介绍可以看出，水系统水泵变频中最大的难点：最不利末端支路的确定和实时工况，通过数据采集和智能分析得到了解决。楼宇自控工程师只需要专心负责BMS层面的调试工作。能源输配中关键的水泵变频终于实现了真正的节能舒适运行。

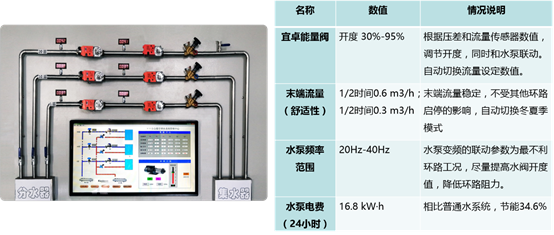

      根据宜卓搭建的模拟测试平台，使用宜卓能量阀后的水泵变频运行能耗，相比普通水泵变频运行能耗，可以节能1/3左右。

3.   宜卓能量阀在水系统能耗计量上具有了优异的性价比。

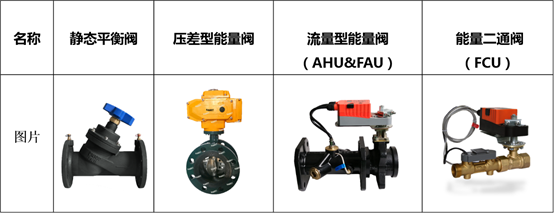

     宜卓ESFCB系列能量二通阀是用于风机盘管的能量阀产品，兼具动态平衡流量、远程控制、能耗计量、通讯输出的功能。风机盘管环路使用能量二通阀后，不仅可以替代电动二通阀与能量表，还保证了该环路流量平衡，再通过远传通讯还可以远程控制阀门的开关，从而拓展了欠费停机等功能。

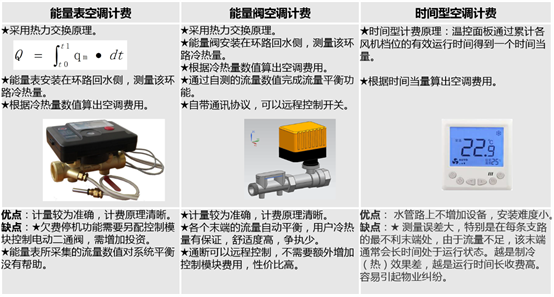

市场上风机盘管的能耗计费主要有三种方式：能量表空调计费、能量阀空调计费、时间型空调计费。下面对这三种计费方式做了一些比较。

4.   能量阀产品外形尺寸更小、稳定性更高、对最小工作压差要求更低。

      宜卓能量阀产品外形尺寸更为小巧，对现场安装空间的要求更低。同时电动执行器部分均采用无刷电机，其使用寿命是普通电动执行器的10倍以上。宜卓能量阀最小工作压差夏季为16KPa，相对于最小工作压差为30 KPa的平衡阀产品，有着更好的节能效果。
